超聲波流量計

產品概述

TUF系列超聲波流量計利用了低電壓，多脈沖時差原理，采用高精度和超穩定的雙平衡信號查分發射、差分接收數字檢測技術來測量順流和逆流方向的聲波傳輸時間，根據時差計算出流速。具有穩定性好、零點漂移小、測量精度高，量程比寬抗干擾性強等特點。 當超聲*束在液體中傳播時，液體的流動將使傳播時間產生微笑變化，其傳播時間的變化成正比于液體的流速，零流量時，兩個傳感器發射和接受聲波所需的時間完全相同（唯一可實際測量零流量的技術）；介質流動時，逆流方向的聲波傳輸時間大于水流方向的聲波傳輸時間。其關系符合下面表達式：

V=MD/sin2θ*ΔT/Tup*Tdown

    V：介質流速
     θ：聲速與液體流動方向的夾角
     M：聲束在液體的直線傳播次數
     D：管道內徑
     Tup：聲束在正上方的傳播時間
     Tdown：聲束在逆方向上的傳播時間
     ΔT：Tup-Tdown

產品特點

■　可做非接觸式測量

■　無流動阻撓測量,無壓力損失；

■　采用優質全密封換能器，保證了流量測量的高準確度和穩定度；

■　可測量非導電性液體；

■　量程比寬，用途廣泛；

■　多種功能主機，攜帶方便

技術參數

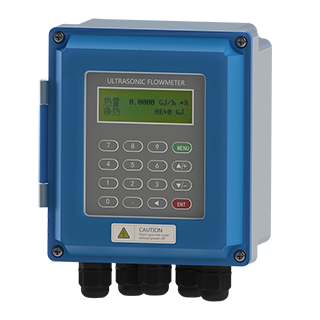

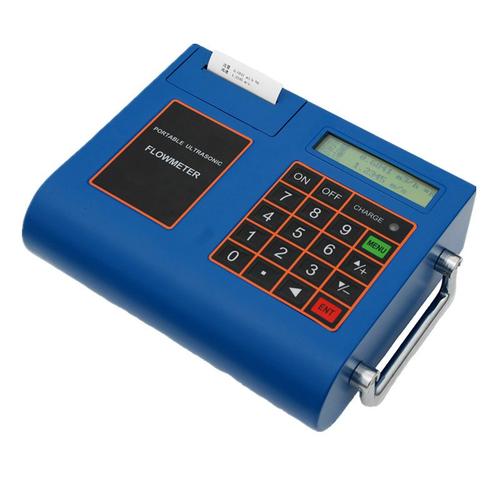

產品圖片
儀表型號	TUF-P	TUF-H	TUF-G	TUF-B
主機規格	便攜式	手持式	固定一體式	固定分體式
信號輸出	無	無	4～20mA	4～20mA
供電電源	220VAC、鋰電池	鋰電池	220VAC或+24VDC	220VAC或+24VDC
精度等級	1級	1級	1級	1級
顯示器	標配	標配	標配	標配
累計器	正、負、凈累計器	正、負、凈累計器	正、負、凈累計器	正、負、凈累計器
中英文菜單	有	有	有	有
測量單位	多種可選	多種可選	多種可選	多種可選
打印功能	標配	無	無	無
通訊接口	無	可選RS232	可選RS485	可選RS485
選配傳感器	外貼式/插入式	外貼式/插入式	外貼式/插入式/管段式	外貼式/插入式/管段式
最低可測流速	0.2米/秒	0.2米/秒	0.2米/秒	0.2米/秒
最高可測流速	32米/秒	32米/秒	32米/秒	32米/秒
儀表通經	DN15～DN1000	DN15～DN1000	DN15～DN1000	DN15～DN1000
環境溫度	-30℃～60℃	-30℃～60℃	-30℃～60℃	-30℃～60℃
